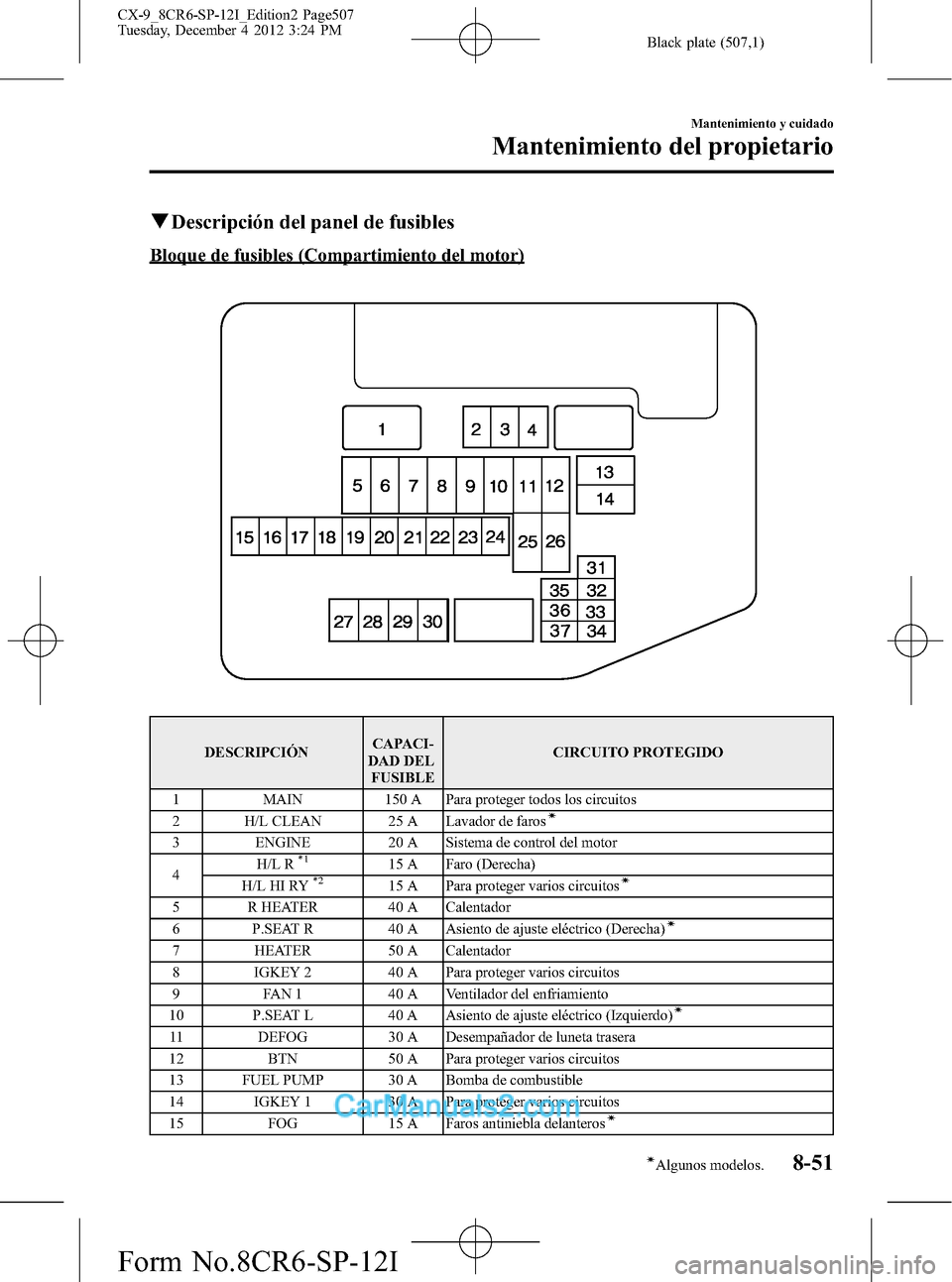

qDescripción del panel de fusibles
Bloque de fusibles (Compartimiento del motor)
DESCRIPCIÓNCAPACI-
DAD DEL
FUSIBLECIRCUITO PROTEGIDO
1 MAIN 150 A Para proteger todos los circuitos
2 H/L CLEAN 25 A Lavador de faros
í
3 ENGINE 20 A Sistema de control del motor
4H/L R*115 A Faro (Derecha)
H/L HI RY*215 A Para proteger varios circuitosí
5 R HEATER 40 A Calentador
6 P.SEAT R 40 A Asiento de ajuste eléctrico (Derecha)í
7 HEATER 50 A Calentador
8 IGKEY 2 40 A Para proteger varios circuitos
9 FAN 1 40 A Ventilador del enfriamiento
10 P.SEAT L 40 A Asiento de ajuste eléctrico (Izquierdo)
í
11 DEFOG 30 A Desempañador de luneta trasera
12 BTN 50 A Para proteger varios circuitos
13 FUEL PUMP 30 A Bomba de combustible
14 IGKEY 1 30 A Para proteger varios circuitos
15 FOG 15 A Faros antiniebla delanteros
í
Mantenimiento y cuidado
Mantenimiento del propietario
8-51íAlgunos modelos. CX-9_8CR6-SP-12I_Edition2 Page507
